[Gomes]

Существует такое устройство - Nokia CA-100 - переходник для зарядки Нокий от USB.


Только стоит рублей 600, и это полный грабеж. В лучшем случае, там из электроники - резистор, ограничивающий ток.

Вот об этом и хотелось спросить. Делал ли кто-нибудь самостоятельно зарядку от USB для этих телефонов (3250, 6070, 6080, 6101, 6103, 6111, 6125, 6131, 6136, 6151, 6233, 6270, 6280, 7360, 7370, E50, E61, N70, N71, N72, N73, N80, N90, N91, N92, N93, N95) и использовал ли ограничивающий по току резистор?
Вот, например, у зарядки AC-3E ток 350mA, а у AC-4E 890mA.
С одной стороны, USB больше 500mA не должна отдавать, но если Нокиа попробует взять, на 600-700mA сработает на мамке защита...

Поэтому хорошо бы ограничить ток до 350mA, как у самой маломощной родной зарядки.

[Серый_Кот]

Gomes, пока ни одного отзыва о самостоятельном изготовлении подобного зарядного не встречал.
Проще купить неоригинальное зарядное устройство, которое заряжает телефон от сети.

[-=DolphiN=-]

дорогая штучка

[lodmit]

Поисковики схемку CA-100 пока не выдают

[furik]

Ребята там никакой схемы нет все очень просто..................

[furik]

USB выдает 5В и до 500мА.........
у меня завалялся разьемчик от старого телефона 6610i а у самого 6233.
чем харош разем что он полный(т.е все контакты)+ контакт заряки.......
не него подаем + с юсб землю цепляем на 2 контакт и вуаля тел заряжаеть...............и при етом тел подключен к PC Suit через юсб.............хотите расскажу или фотки кину..........

[Серый_Кот]

furik , рассказывай, конечно, прикрепляй схему, может кому полезно будет.

[vasichkin]

Заряжать nokia от USB можно таким кабелем -

[CA-100]

Nokia N76.
Напрямую от USB не заряжается,
как впрочем и ряд других моделей этого производителя.
Приобретен Nokia CA-100 - переходник для зарядки от USB.
Работает.

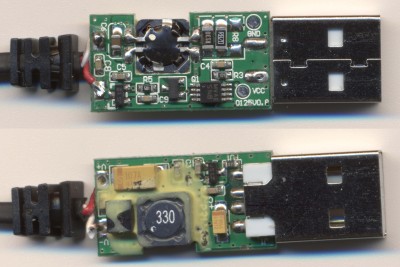

Кому будет интересно что внутри смотрим вложение...

[Europe]

ребята, приобрел себе такую зарядку, но вот в чем беда: рабочий ноутбук не заряжает, либо заряжает рывками, о чем сигнализирует смарт (N78), а через пару минут прекращает заряд. дома та же беда, пробывал на работе на других машинах - все нормально, заряд идет. кто-то сталкивался с такой проблемой? что необходимо сделать?

[Анатолий!]

Europe


Всё просто: устройство представляет собой импульсный преобразователь с вольтодобавкой. USB выдаёт +5В, 0,5А. При превышении потребления от USB, срабатывает защита. Такая защита устанавливается на материнских платах. Если у Вас установлена отдельная плата контроллера USB, то ограничение тока происходит встроенным предохранителем (где-то 2А.)
Вывод: разные телефоны требуют разного тока зарядки. То есть одному достаточно 0,3А, а другому и 0,5А будет мало.

Собственно вопрос по зарядке Nokia AC-4E(плата ASTEC) может кто разбирал уже.

Очень нужна маркировка сопротивления R28 на первой ноге оптрона.
Или можно фотку печатной платы чтоб было видно.
Шнур переломался, вскрывал зарядку и сорвал сопротивление.
Схему не могу найти в инете.

Заранеее спасибо.
_________________
С уважением Андрей,
[/img]

купил китайский са-100. тело н78 заряжает. не выдержал и разобрал это чудо. внутри огромная схема состоящая из юсб-папа и припаянного к нему проводка)))) с радиоэлектроникой не так хорошо знаком чтоб издеваться над телефоном. не просто так же там в оригинальной столько деталек. подскажите знающие люди какие последствия прямой зарядки с юсб??
